Calibre în proces pentru diametrul exterior
Productivitatea crescută și costurile de întreținere reduse sunt elemente cheie ale procesului industrial. Soluția optimă este controlul în timp real al prelucrării piesei de prelucrat și al condițiilor mașinii.
Descriere
Descriere
Acest indicator în proces pentru diametrul exterior este utilizat special pentru măsurarea diametrului exterior, ceea ce poate îmbunătăți eficient productivitatea și poate reduce costurile de întreținere în procesul de măsurare. Adoptă principiul măsurării relative, compară diferitele dimensiuni fizice dintre piesa de prelucrat și piesa de prelucrat standard cu valorile prestabilite și oferă polizorului semnale de control logic pentru a asigura o procesare lină. Are o precizie ridicată de măsurare și este un sistem de măsurare online ideal în procesul de șlefuire de precizie.
Caracteristici
Indicatorul în proces pentru diametrul exterior are performanțe de lucru foarte stabile și poate menține o precizie stabilă în mediu cu schimbări evidente de temperatură. Adoptăm standarde de calitate mai înalte în producție, astfel încât acest echipament are toleranțe mai stricte și este potrivit pentru o funcționare mai slabă. În plus, este robust și poate fi utilizat în medii dure de atelier și monitorizează artefactele în timpul producției pentru a asigura o calitate înaltă constantă a componentelor dumneavoastră.
Specificație
Configurare | Parametrii |
Display amplificator | Ecran digital |
Valoarea de corecție | Ecran digital |
I/O | Releu/ Opto-izolat |
Alimentare electrică | 100-110VAC; 200-220VAC Frecventa: 50 HZ |
Interfață de intrare/ieșire | Priză de intrare cu 10 pini Priză dreptunghiulară cu 16 pini |
Cablul de interfață NC cu mașina | 4m |
Linie de alimentare | 3m |
Funcție suplimentară | Retragere (S)/funcție de memorie (J) |
Dimensiunea fizică | 214(W)*140(H)*172(D) (înălțimea butoanelor nu este inclusă) |
Domeniu de aplicare | Diametrul interior și exterior |
Specificație tehnică
Structura | Cabinet |
Numărul de canale | 1-2 canale (capete de măsurare inductiv Air-Gap) |
Ciclul de măsurare | Măcinare în proces |
Interval de afișare | plus 500um——-300um |
Interval de valori de corecție | scară 1um plus 59um——-59um 0.5um scară plus 20um——-20um 0.1um scară plus 20um——-20um |
Scala de corectare | 1um,0.5um,0.1um |
Rezoluția afișajului | 0.3 um |
Stabilitate electrică | 0.8um/6h |
Numărul de control logic de ieșire | 4 |

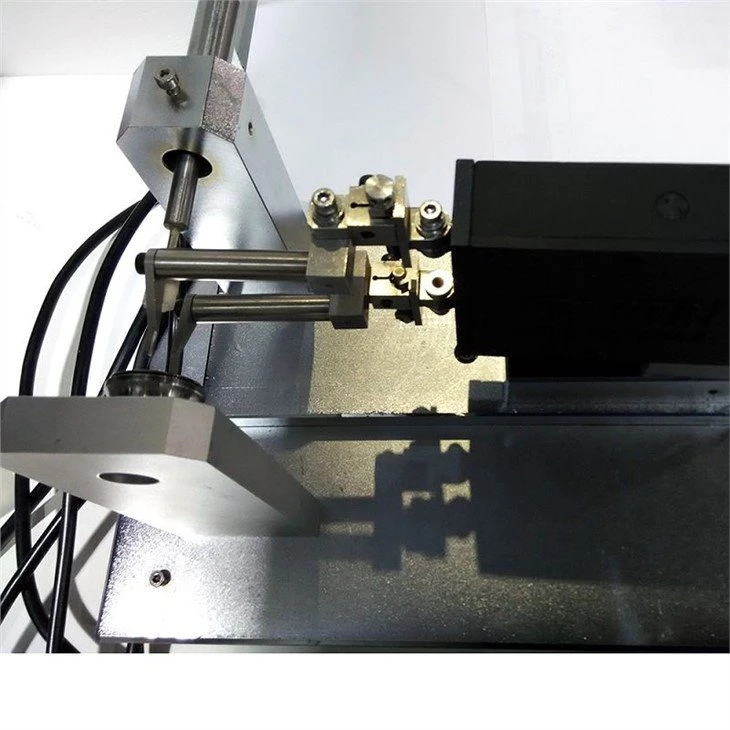

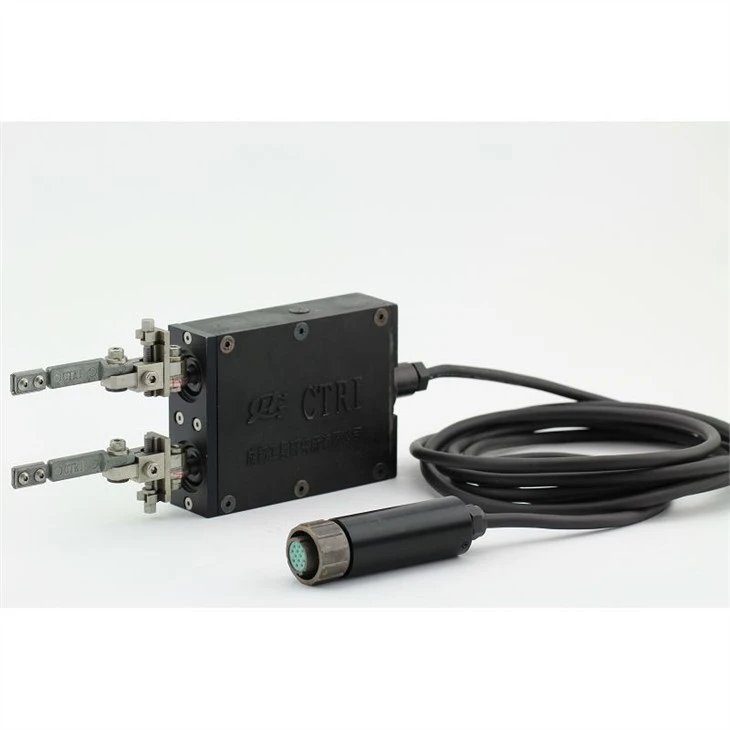

Cap de măsurare
Configurație de bază
Numărul și tipurile de senzori | 2×AER GAP |
Interval de măsurare | 400um |
Precizie repetitivă | Mai mic sau egal cu 1um |
Înainte de călătorie | 180±20um |
Excesul de călătorie | Mai mare sau egală cu 500um |
Funcția de amortizare | da |
Setare micrometrică | Tobogan cu coadă de rândunică |
Măsurarea contactului | Diamant |
Măsurarea suprafeței netede/întrerupte | Opțional |
Forța de măsurare | 0.9N |
Cablu | 3m |
